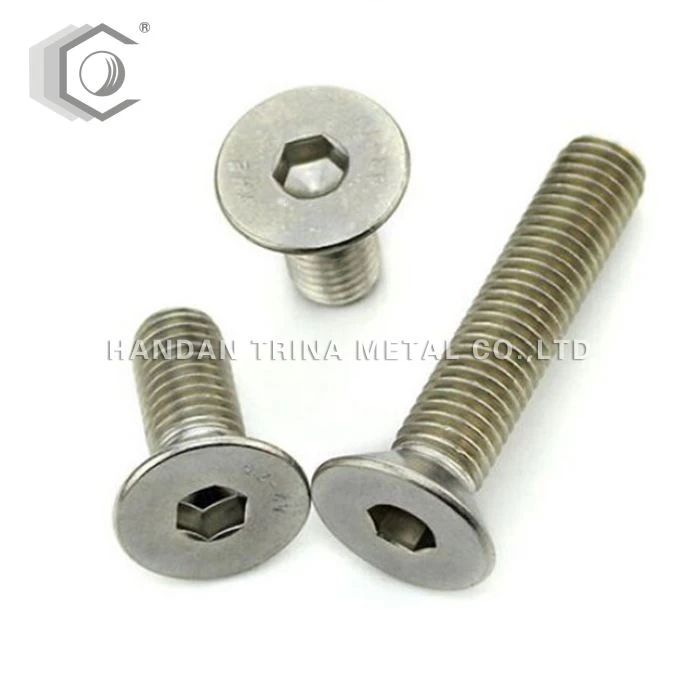

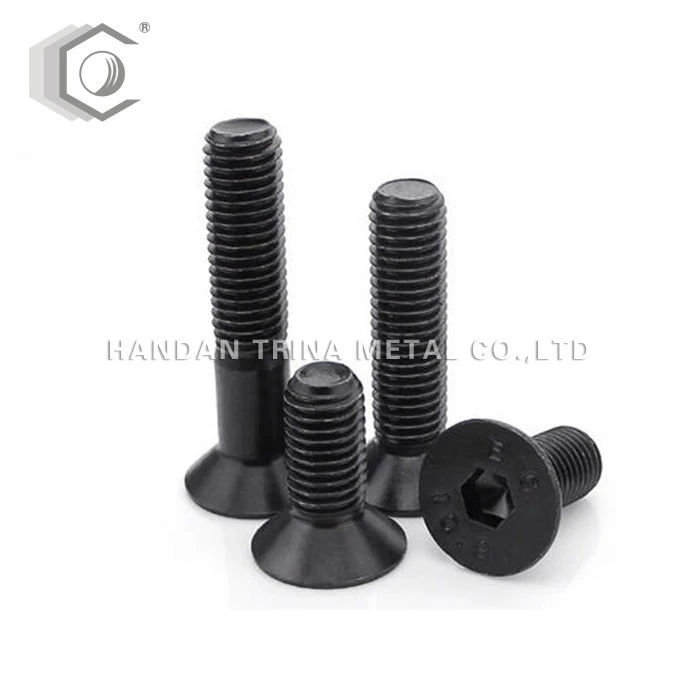

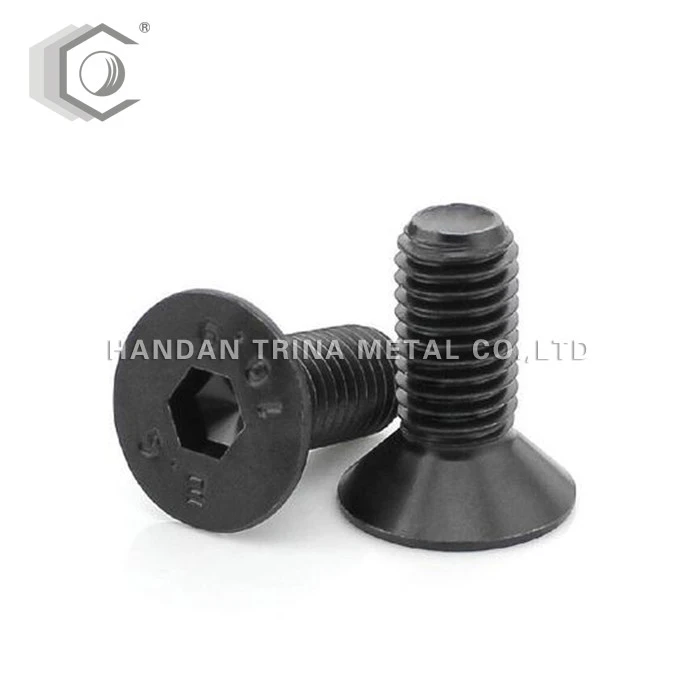

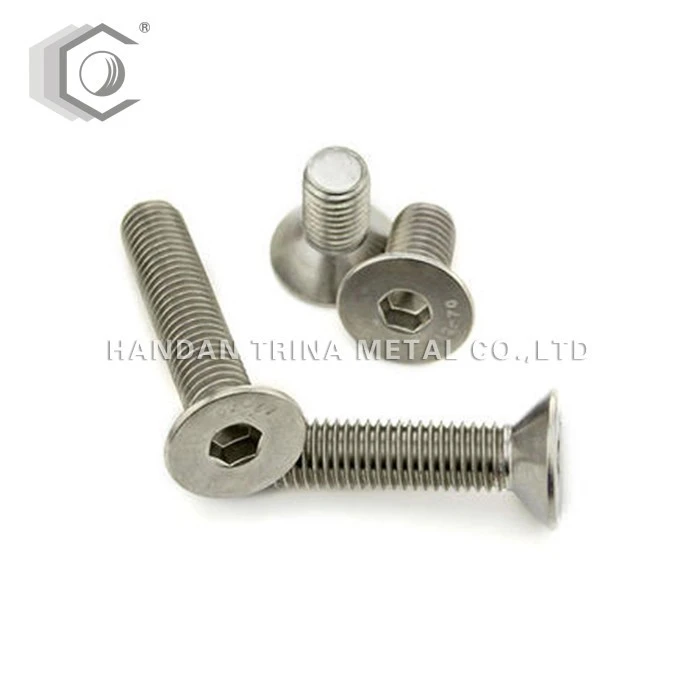

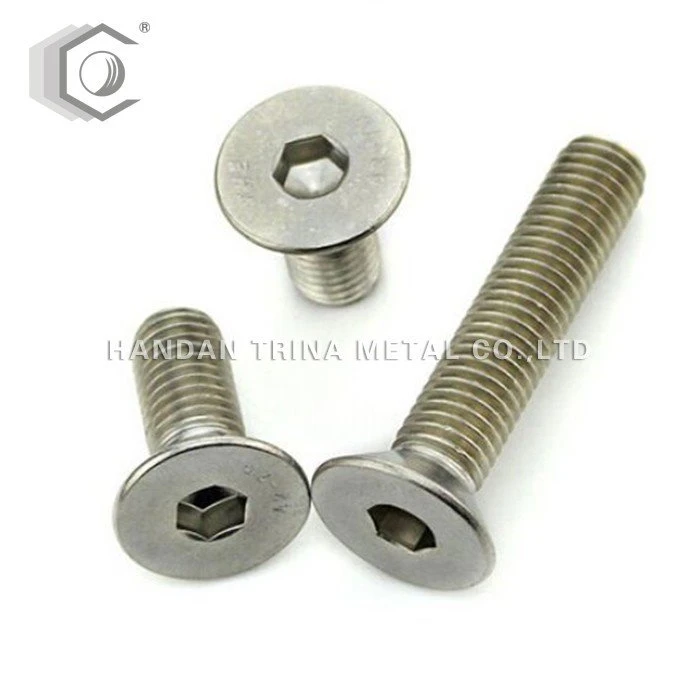

پیچ های زاویه داخلی کنترسونک را پیچ های کنترسونک و پیچ ماشین تخت نیز می نامند. اونا يه جور قطعات ساخت و ساز هستن سر مخروطی ۹۰ درجه ای است که شبیه پیچ چوب مشترک است. هد دارای شیار محکم کننده ابزاری مانند فونت، کراس، شش ضلعی، کینکونکسی، پنتاگون و غیره است.
اندازه:M3-M24
سطح:Zp/BLACK
د | ام۳ | ام۴ | ام۵ | ام۶ | ام۸ | ام۱۰ | ام۱۲ | (ام۱۴) | ام۱۶ | (ام۱۸) | ام۲۰ | (M22) | ام۲۴ |
پرويز | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
ب | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
ابراهيم | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
كاظم | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
سيد | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
طاهره | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
اثر:
در سطح سوراخ نصب بر روی قطعه اتصال، یک سوکت گرد مخروطی ۹۰ درجه ماشینی می شود، و سر پیچ ماشین تخت در سوکت گرد است و با سطح قطعه اتصال کننده سرازیر می شود. پیچ های ماشین تخت نیز در برخی مواقع با پیچ های ماشین تخت سر نیم گرد استفاده می شوند. این نوع پیچ زیباتر است و در مکان هایی استفاده می شود که سطح می تواند اجازه کمی بر آمدگی را دهد. پیچ ها نقش اتصال دو یا چند جسم را ایفا می کنند و یک ضرورت ضروری در زندگی روزمره یا ساخت صنعتی هستند.
دستورالعمل:
پیچ های سر کنترسونک بیشتر پس از نصب مورد استفاده قرار می گیرند، سطح قطعات را نمی توان بالا برد و قطعات بسته شده دارای دو ضخامت به اصطلاح ضخیم هستند به این معنی که ضخامت بخش بسته شده بیشتر از ضخامت سر پیچ کنترسونک است پس از سفت شدن پیچ، هنوز بخشی از نخ پیچ وجود دارد که وارد سوراخ نخ دار نمی شود. در این حالت قطعاً می توان پیچ کنترسونک را سفت کرد. معمولاً وضعیت دیگری نیز وجود دارد، به عبارتی ضخامت قسمت های چفت شده کمتر از ارتفاع سر پیچ کنترسونک است که در قطعات فلزی ورق در تجهیزات مکانیکی، مانند اتصال لولا شاسی، درب و جعبه رایج است؛ ورق فلز از تجهیزات اتصال پوشش و تجهیزات ، و غیره. به دلیل ضخامت کوچک قسمت، پیچ از طریق سوراخ قسمت فلزی ورق بسته شده کاملاً یک سوراخ مخروطی است. در این حالت هنگامی که پیچ کنترسونک سفت می شود، سر پیچ یک سطح مخروطی برای فشرده سازی قسمت فلزی ورق نیست بلکه پایین سر پیچ و بالای سوراخ نخ دار فشرده می شود. اگرچه پیچ احساس می کند که پیچ سفت شده است، اما بخش فلزی ورق به جای فشرده شدن گیر کرده است. در این حالت اگرچه پیچ احساس می کند که پیچ سفت شده است، اما فلز ورق قطعه طلا در واقع سفت نمی شود. این یک وضعیت بسیار رایج است.
