اندازه: M5-M22
سطح ： ZP
مواد: فولاد ضد زنگ
d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
/ | / | 1 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | |
/ | / | / | (1.0) | (1.25) | / | / | / | |
c | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 |
دا | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | |
dc | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 |
ساکن | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 |
e | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 |
m | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
4.7 | 5.7 | 7.6 | 9.6 | 11.6 | 13.3 | 15.3 | 18.9 | |
mw | 2.2 | 3.1 | 4.5 | 5.5 | 6.7 | 7.8 | 9 | 11.1 |
s | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
r | 0.3 | 0.36 | 0.48 | 0.6 | 0.72 | 0.88 | 0.96 | 1.2 |

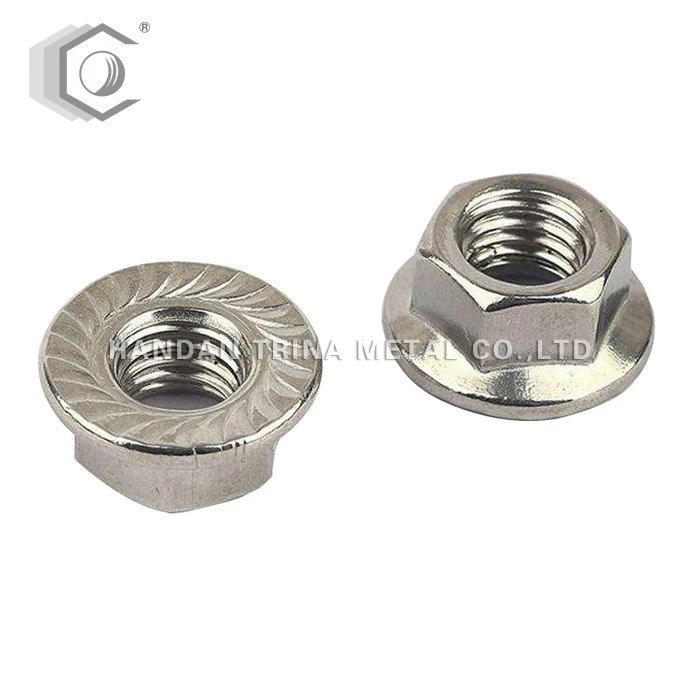

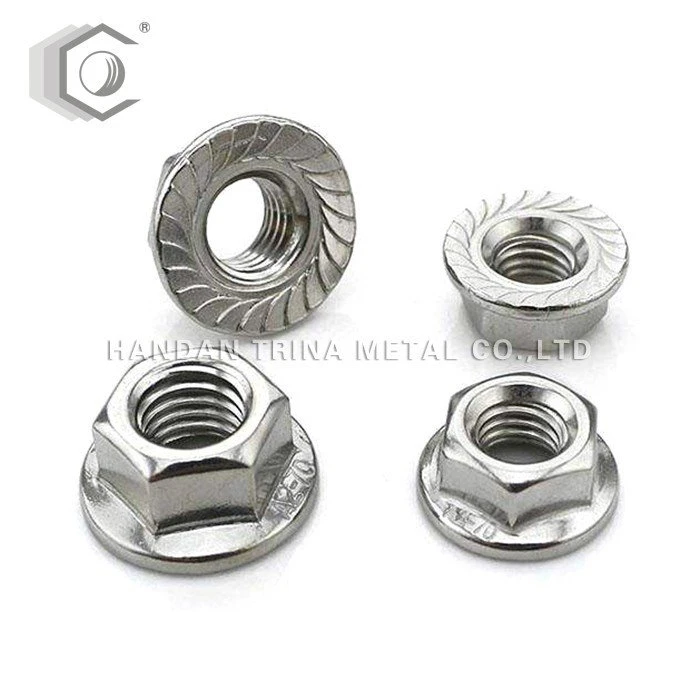

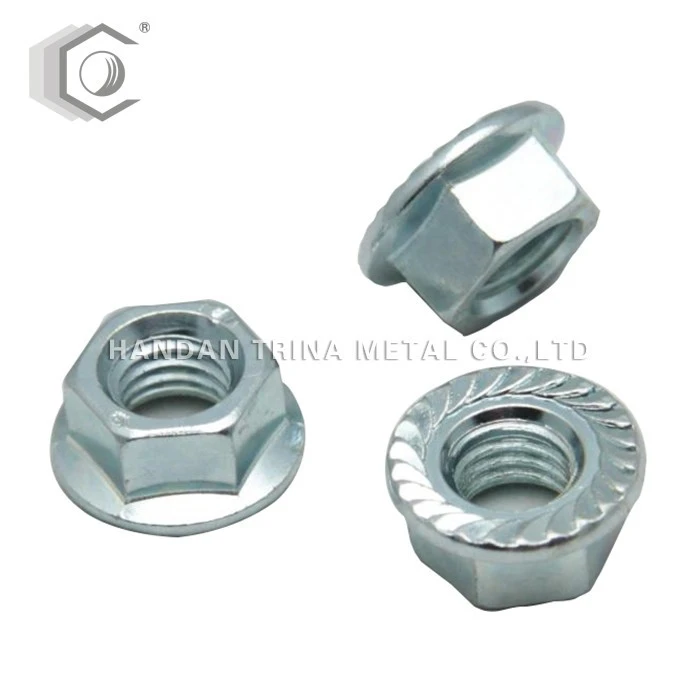

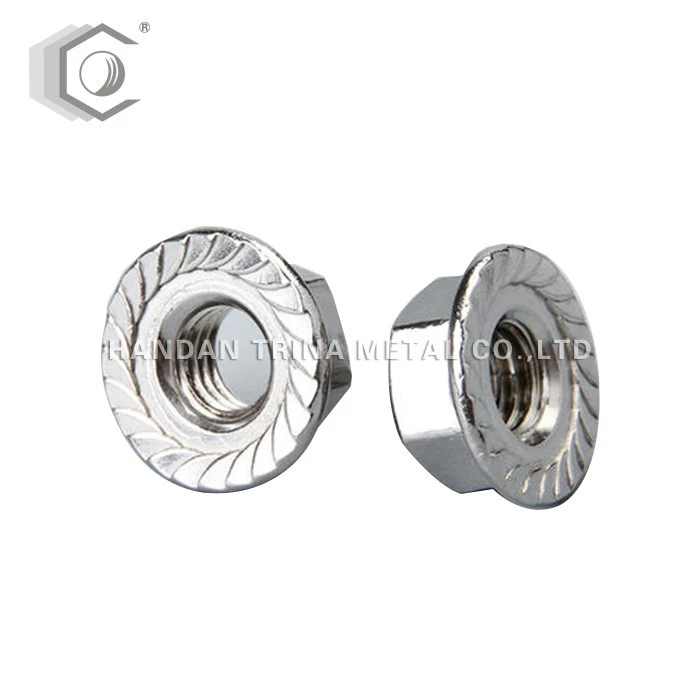

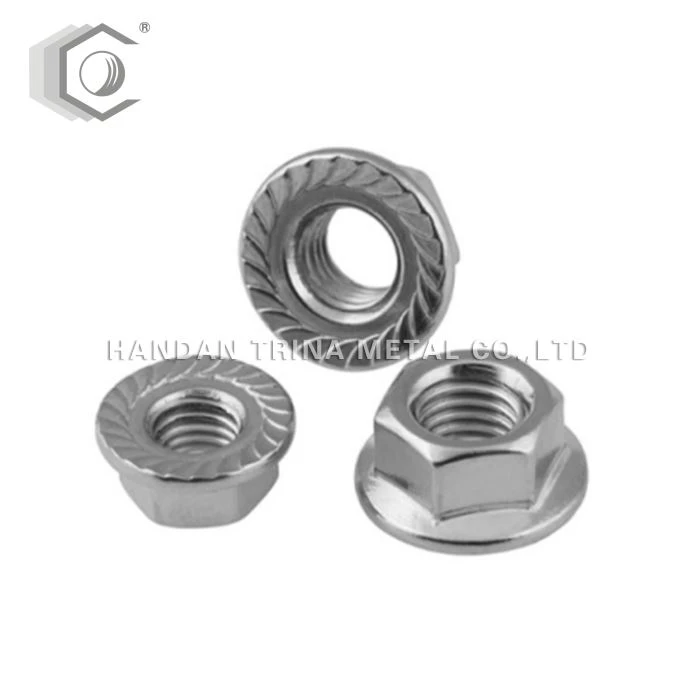

مهره فلنج در یک انتهای آن یک فلنج پهن دارد که می تواند به عنوان واشر انتگرال استفاده شود. این برای توزیع فشار مهره روی قسمت ثابت استفاده می شود ، در نتیجه احتمال آسیب به قطعه کاهش می یابد و احتمال شل شدن آن به دلیل ناهموار بودن سطح اتصال کمتر می شود. بیشتر شش ضلعی است ، از فولاد سخت شده ساخته شده و معمولاً با روی پوشانده می شود. با استفاده از فلنج چرخان ، به ایجاد ساختار پایدارتر بدون تأثیر بر محصول نهایی مانند مهره فلنج دندانه دار کمک می کند.
در بسیاری از موارد ، فلنج ثابت است و با مهره می چرخد. فلنج می تواند دندانه دار شود تا اثر قفل را ایجاد کند. دندانه بندی ها زاویه دار هستند تا مهره در جهت شل شدن مهره نچرخد. به دلیل دندانه بندی ، نمی توان از آنها با واشر یا روی سطح خراشیده استفاده کرد. دندانه بندی کمک می کند تا لرزش مهره از اتصال اتصال دهنده جلوگیری کند ، در نتیجه نیروی نگهداری مهره حفظ می شود.
